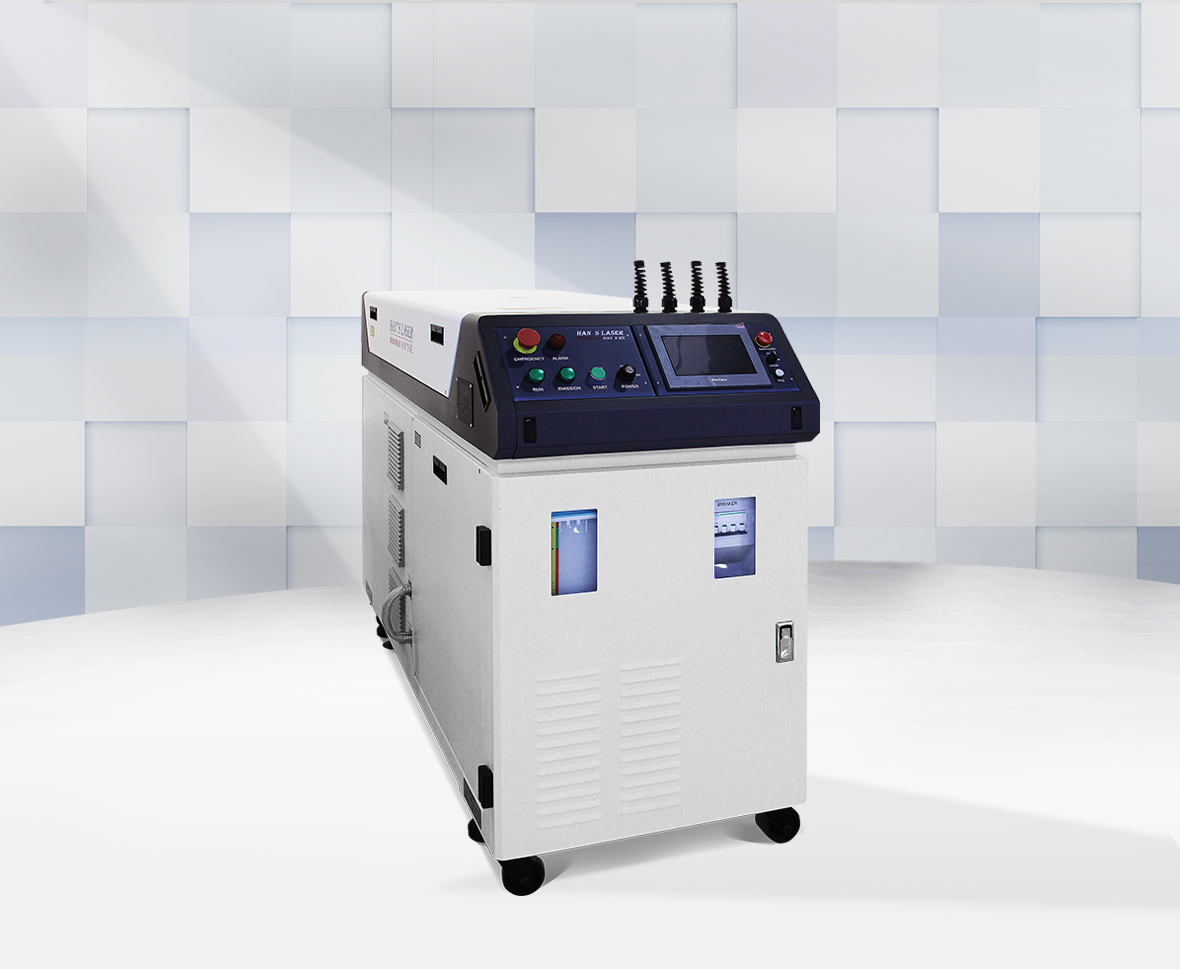

PB25CE
요약 정보
레이저 전원은 먼저 펄스 크세논 램프를 가리키고, 크세논 램프 펄스를 레이저 전원을 통해 방출하여 특정 주파수, 특정 펄스 폭의 펄 스파를 형성하고, 집중을 통해 Nd3 + : YAG 레이저 결정에 광파를 조사하여 Nd3 + : YAG 레이저 결정을 여기시켜 레이저 빔을 방출한다. 레이저의 공명 후, 파장 1064 nm의 펄스 레이저가 방출되고 펄스 레이저는 빔 확장, 반사 또는 (광섬유에 의해 전송 된) 후 PLC 또는 산업용 PC의 제어하에 용접 될
지점 분류
YAG 용접기
연락주세요
(응용분야)
(제품특징)
1. 높은 종횡비, 작은 용접 폭, 작은 열 영향 영역, 작은 변형 및 빠른 용접 속도;
2. 용접은 매끄럽고 아름답습니다, 용접 또는 간단한 가공 후에 대우 될 필요가 없습니다;
3. 용접 품질이 높고, 다공성이없고, 모재의 불순물을 감소시키고 최적화 할 수 있으며, 용접 후에 개선 될 수 있으며, 용접 강도 및 인성은 적어도 모재와 같거나이를 초과한다;
4. 그것은 정확하게 통제 될 수 있고, 초점 반점은 작고, 높은 정밀도로 배치 될 수 있고, 자동화를 실현하기 쉽습니다;
5. 특정 이종 재료 사이의 용접을 실현할 수 있습니다.
6. 스폿 용접, 맞대기 용접, 스택 밀봉 용접 등을 실현할 수 있습니다.
1. 그것은 금속의 연결 그리고 밀봉에 적용될 수 있습니다;
2. 인덕터, 수정 발진기, 자기 헤드, 마이크로 모터, 광통신 커넥터 및 기타 부품과 같은 다양한 소형 장치의 스폿 용접, 맞대기 용접, 라미네이션 용접, 밀봉 용접 등에 적합합니다.
3. 지금 이동 통신, 전자 부품, 안경 및 시계, 보석, 정밀 기기, 의료 기기, 공예 선물 및 기타 산업에 널리 사용됩니다.
1. 높은 종횡비, 작은 용접 폭, 작은 열 영향 영역, 작은 변형 및 빠른 용접 속도;
2. 용접은 매끄럽고 아름답습니다, 용접 또는 간단한 가공 후에 대우 될 필요가 없습니다;
3. 용접 품질이 높고, 다공성이없고, 모재의 불순물을 감소시키고 최적화 할 수 있으며, 용접 후에 개선 될 수 있으며, 용접 강도 및 인성은 적어도 모재와 같거나이를 초과한다;
4. 그것은 정확하게 통제 될 수 있고, 초점 반점은 작고, 높은 정밀도로 배치 될 수 있고, 자동화를 실현하기 쉽습니다;
5. 특정 이종 재료 사이의 용접을 실현할 수 있습니다.
6. 스폿 용접, 맞대기 용접, 스택 밀봉 용접 등을 실현할 수 있습니다.
1. 그것은 금속의 연결 그리고 밀봉에 적용될 수 있습니다;
2. 인덕터, 수정 발진기, 자기 헤드, 마이크로 모터, 광통신 커넥터 및 기타 부품과 같은 다양한 소형 장치의 스폿 용접, 맞대기 용접, 라미네이션 용접, 밀봉 용접 등에 적합합니다.
3. 지금 이동 통신, 전자 부품, 안경 및 시계, 보석, 정밀 기기, 의료 기기, 공예 선물 및 기타 산업에 널리 사용됩니다.
성능 매개변수:
레이저모델 | PB25CE |
레이저종류 | YAG |
레이저 파장 | 1064nm |
레이저 출력 | 25W |
레이저 피크 전력 | 3kW |
최대 에너지 | 25J |
펄스 폭 | ≤50ms |
회수 | ≤100Hz |
파형수 | 50 J |
파이버 선 수량 | 표준 1개, 최대 4개 |
분광 방식 | Power or 시간 분기 |
파이버 심경 | 0.2mm |
폐쇄 루프 피드백 제어 | 레이저 파워 피드백 |
위치보정방식 | Red beam (CCD 옵션) |
냉각 방식 | 내장 공냉) |
전력 소모량 | 2.8kW |
전력 요구 | 220V±10%/50Hz/12A |
중량 | 180kg |
외관 치수 | 1100x440x850mm |
샘플
