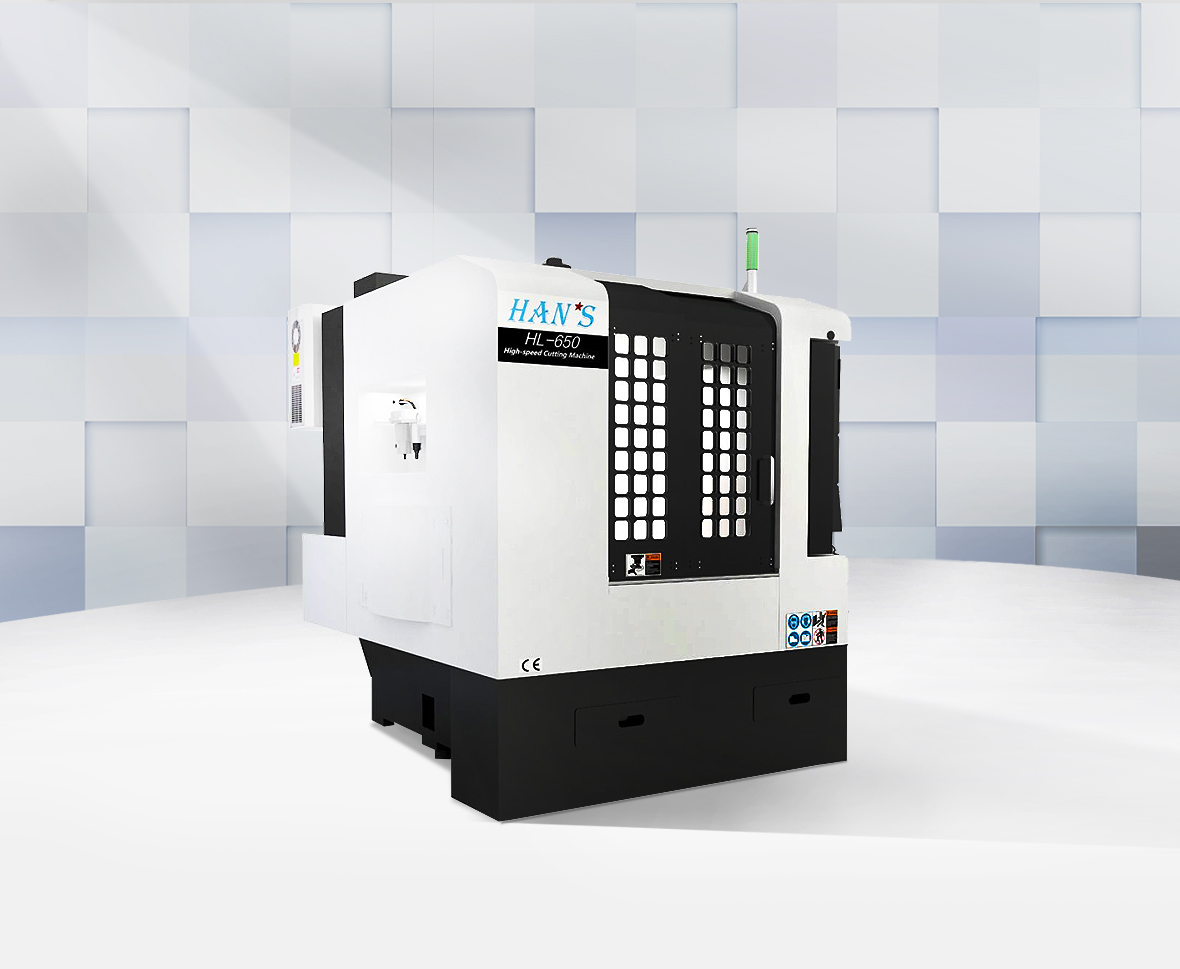

HL650
HL650
요약 정보
1. 주물에 대해 완벽한 분석을 수행합니다.성형 공정·상자체 기구와 늑판을 결합한 방법을 채용하여, 공작기계의 강성을 높였다。
2. 주축은 HSK E32 고속전 주축으로 성능이 안정되고 동평형이 작아 하이라이터 효과가 좋음。
3. 3축 나사선은 두 레벨의 예착 설계를 사용하여 단일 선단보다 강성이 좋고 열 변수에 영향을 적게 주며 정확도가 높고 안정성이 우수함。
4. 3축은 레일로 지지되고 무거운 물체를 적재하며, 움직임이 빠르고 위치가 정확합니다
연락주세요
应用:
휴대폰 패널 가공/정밀 버튼, 클램프 대량 가공/전극, 보석 안경, 시계, 작은 금속제 가공/ PC, 아크릴 가공/유리, 사파이어, 도우。
规格:
순위 항목 단위 HL-650
1 동작범위 X/Y/Z 축스트로크 mm 520/600/280
2 주축 헤드에서 작업대까지의 최소 거리 mm 120~400
3 작업대 작업대 클램프 면적 mm 520*620
4 최대작업중량 Kg 500
5 T슬롯사이즈 mm 6-14*100
6 메인발전기 최고회전속도 rpm 36000
7 최대회전강도(S6 40%DC) Nm 5.8
8 규정회전강도(S1 100% DC) Nm 2.7
9 최대출력(S6 40% DC) Kw 9
10 규정출력(S1 100% DC) Kw 6
11 공구교환시스템 절삭공구형태   HSK-32
12 바이트저장수 Pockets 12
13 공구포켓형태   Semi-circular umbrella knife
14 최대컷팅직경(공구가가득찼을때/공구가띄엄띄엄있을때) mm 80
15 최대바이트길이 mm 150
16 최대컷팅중량 Kg 2
17 공구-공구교체시간(T to T) sec 1.5
18 불순물-불순물공구교체시간(C to C) sec 3.8
19 공구진입(공구내보내기) 절삭속도(X/Y/Z) m/min X 10/ Y 10/Z10
20 쾌속이동(X/Y/Z) m/min 15/15/15
21 가속도(X/Y/Z) m/s2 X 10/ Y 10/Z10
22 궤도치수(X/Y/Z) mm 30/30/30
23 롤러사이즈(X/Y/Z) ∮* incline 32/32/40
24 위치결정정도(X/Y/Z) mm 0.005/300
25 반복정확도(X/Y/Z) mm ±0.003
26 기계파라미터 장비치수(냉각기포함) mm 2040*1270*2220
27 장비중량(냉각기비포함) Kg 4600
28 Control system Siemens Sinumerik 828D Siemens 828D

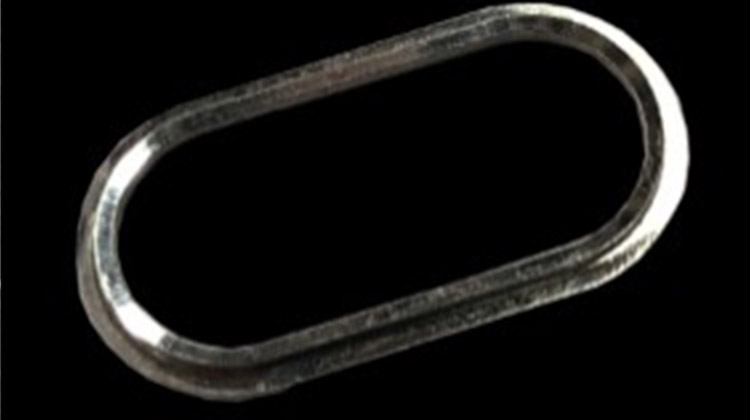

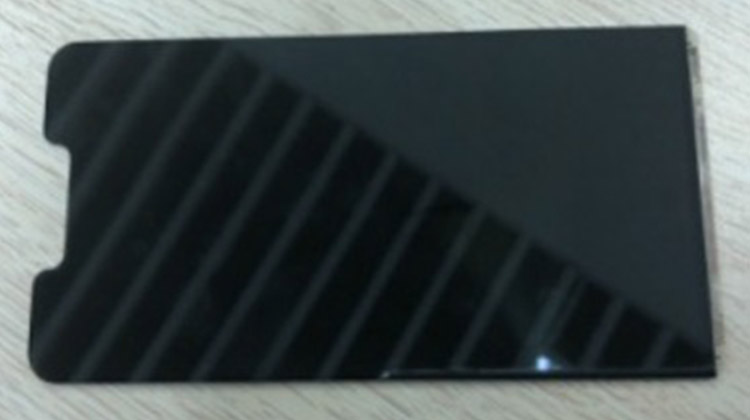

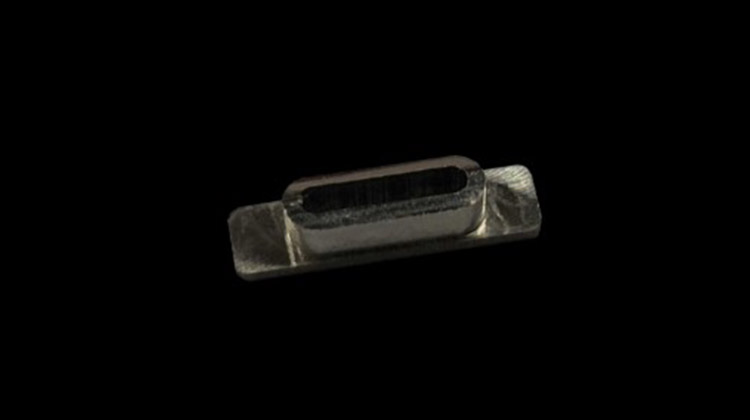

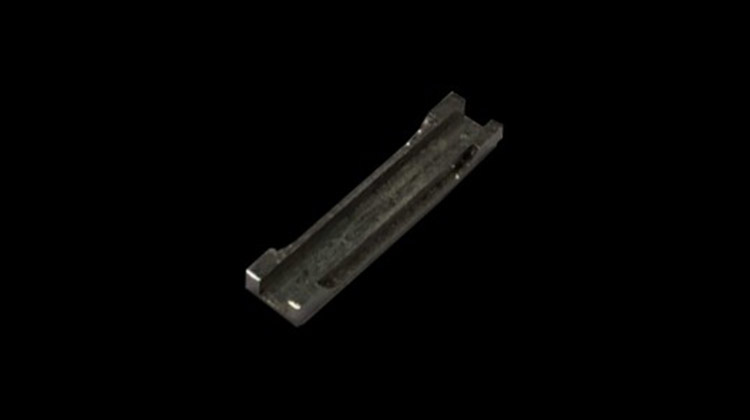

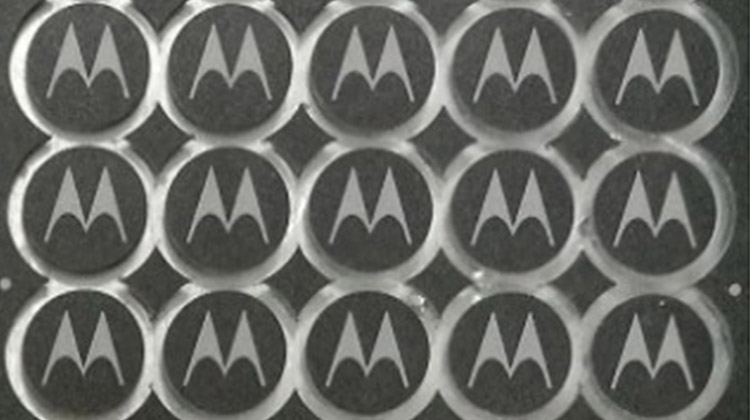

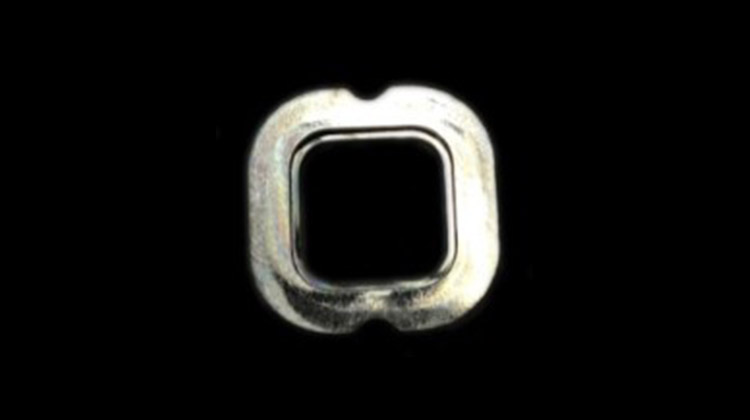

샘플
