1. 전자동온라인
2. 입객여부사용자의 SMT 조립라인
3.Co2나 Green레이저 발진기
4. 너비 자동 조정가능
5.SMEMA 표준준수
6. CCD사용으로 인한 정확도 향상.
7.CCD로 QR코드를 인식.
개요:

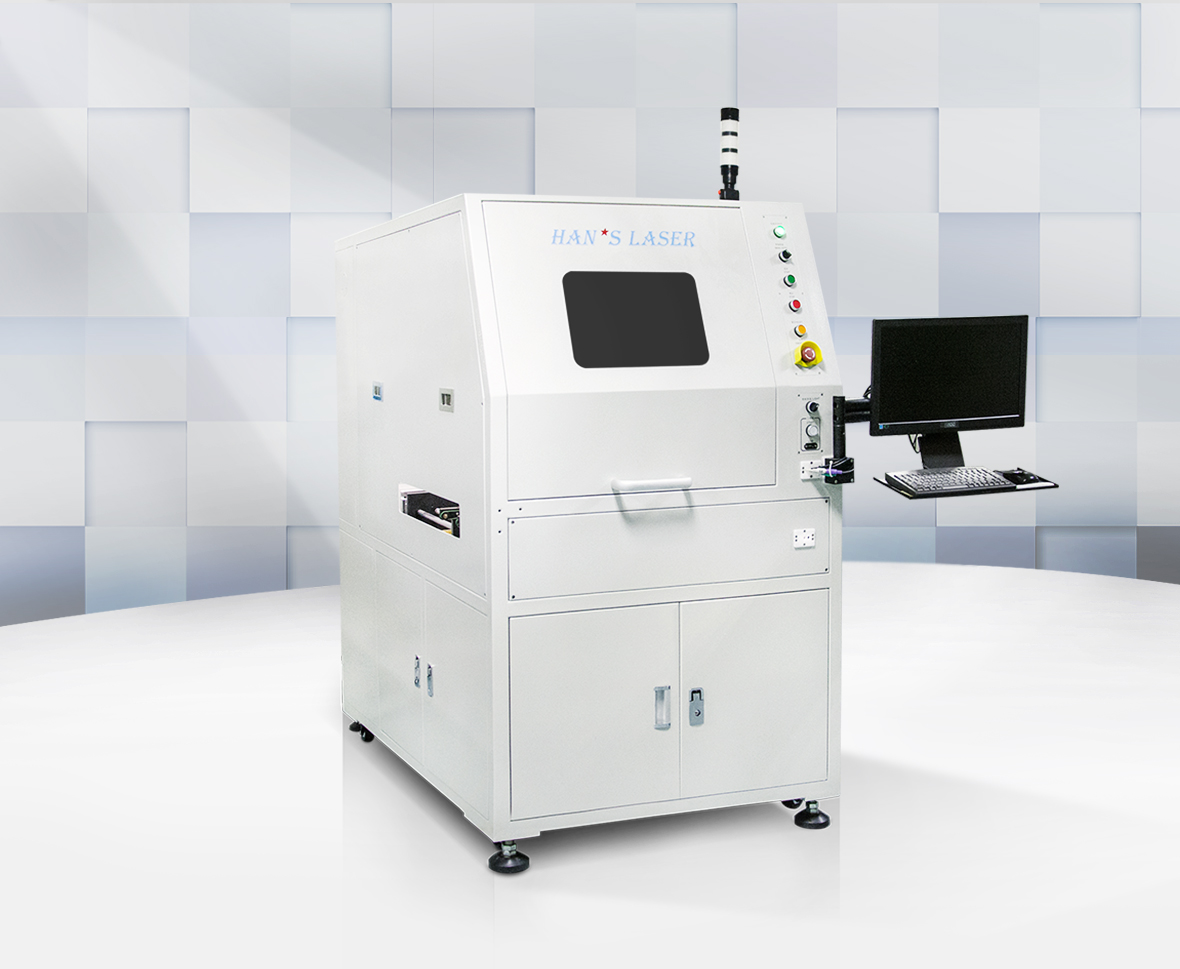

이 장비는 PCBA 보드의 자동 로딩 및 언 로딩, 포지셔닝, 마킹 및 온라인 판독을 실현할 수 있음. 장비의 기술 파라미터는 주로 PCBA 산업 표준 SMEMA를 기반으로 함.
주요 과정
자동로드 (고객이로드 머신을 제공함)-입력-CCD 위치 표시 (콘텐츠를 사용자 정의 할 수 있음)-CCD 판독 코드, 자동 언로드 (고객이 언 로더를 제공함).
이 장비는 고정밀 자동 마킹, 자동 로딩 및 언 로딩 및 자동 판독을 실현할 수있는 표준 SMEMA 인터페이스를 채택.
PCBA 산업의 동적 마킹에 주로 사용됨 (1D 코드, 2D 코드, 생산 배치 번호, 문자 등)
주요 과정
자동로드 (고객이로드 머신을 제공함)-입력-CCD 위치 표시 (콘텐츠를 사용자 정의 할 수 있음)-CCD 판독 코드, 자동 언로드 (고객이 언 로더를 제공함).
이 장비는 고정밀 자동 마킹, 자동 로딩 및 언 로딩 및 자동 판독을 실현할 수있는 표준 SMEMA 인터페이스를 채택.
PCBA 산업의 동적 마킹에 주로 사용됨 (1D 코드, 2D 코드, 생산 배치 번호, 문자 등)
사양：
| 순번 | 프로젝트 | 모수 | |
| 1 | 레이저 | CO2 10W | Green 10W |
| 2 | 레이저 파장 | 1064nm | 532nm |
| 3 | 최소 Beam 사이즈 | 0.5mm | 0.05mm |
| 4 | 작업영역 | 50*50mm | |
| 5 | 마킹길이 | 100mm ± 2mm | |
| 6 | 적용가능 PCB 사이즈 | 50*50mm-460*460mm | |
| 7 | 냉각방식 | 공냉 | |
| 8 | 수명 | 20000 hours | |
| 9 | 적용가능한 기판 두께 | 0.6-3mm | |
| 10 | 적합한 라인높이 | 900±20mm | |
| 11 | 시스템 중복 위치보정 | ±0.15 mm (CCD) | |
| 12 | 가스 공급원 | 0.6-0.8Mpa | |
| 13 | 전원 | 220V | |
| 14 | 소비전력 | ＜ 2.2 KW | |
| 15 | 장비치수 | 950mm×1600mm×1700mm | |
| 16 | 중략 | 600KG | |
| 17 | IP 레벨 | IP 54 | |

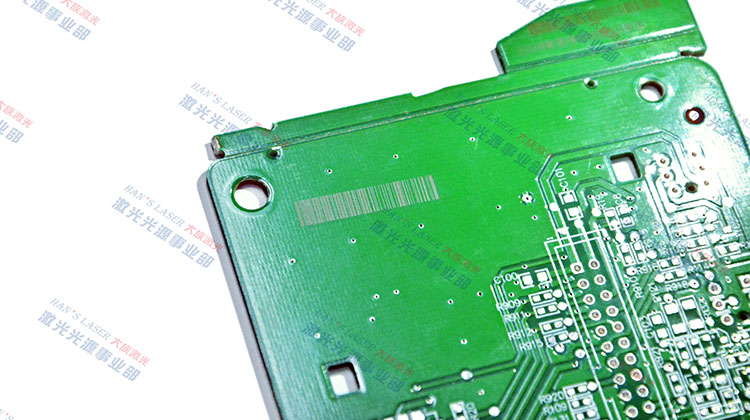

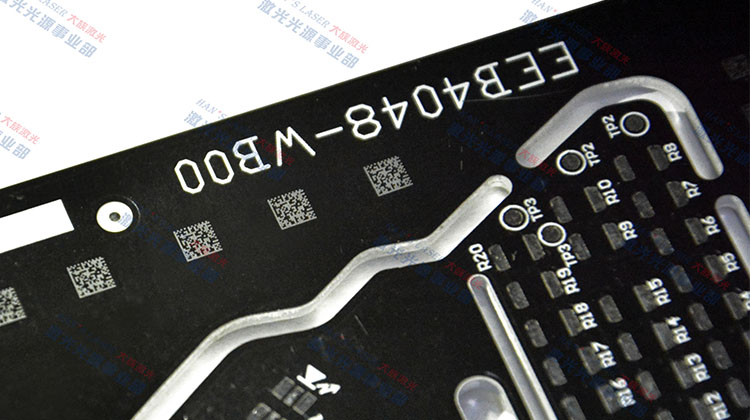

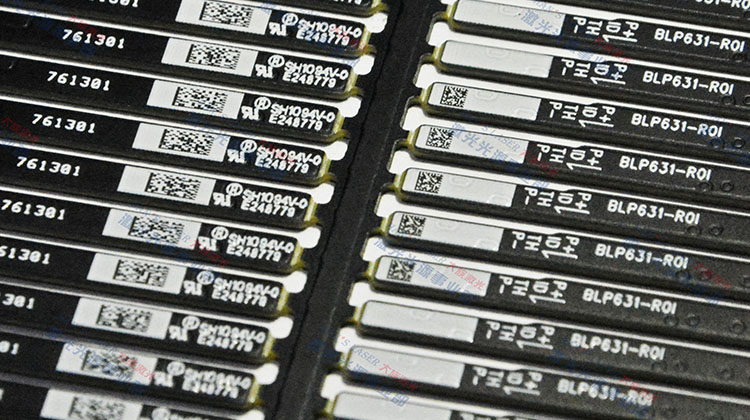

샘플
